Kategoriya: Elektronik Kartlar > Motor Sürücü Kartları
Ad: 36V 9A Yüksək Güclü Motor Sürücü Kartı
Qiymət: 154

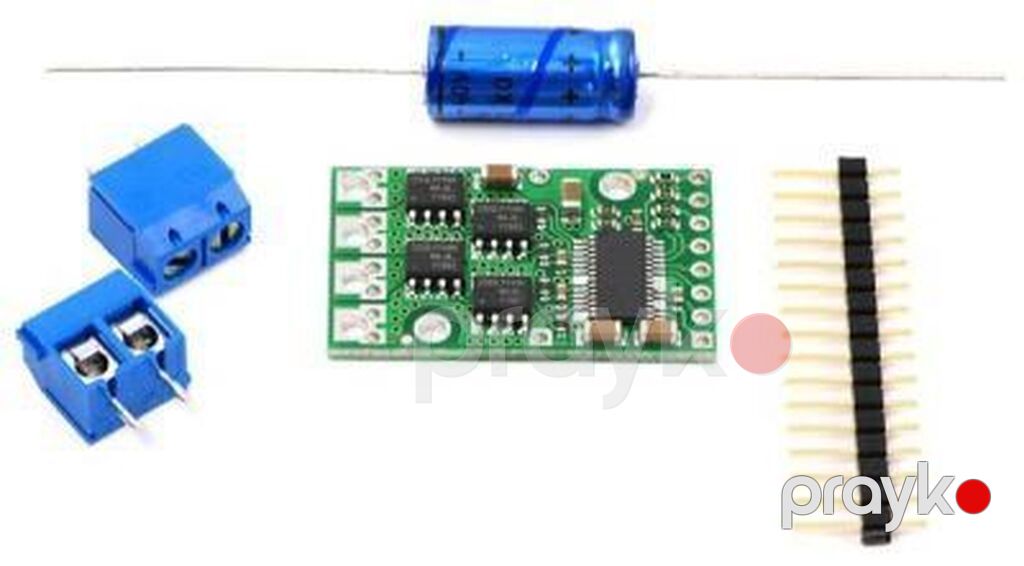

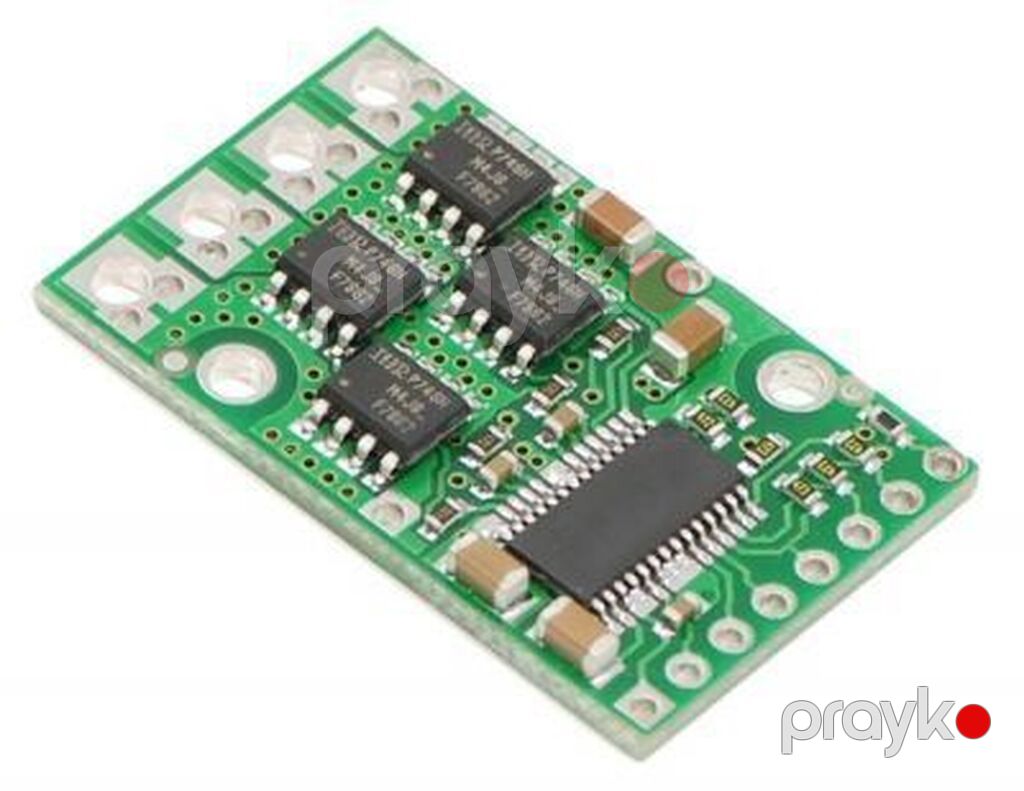

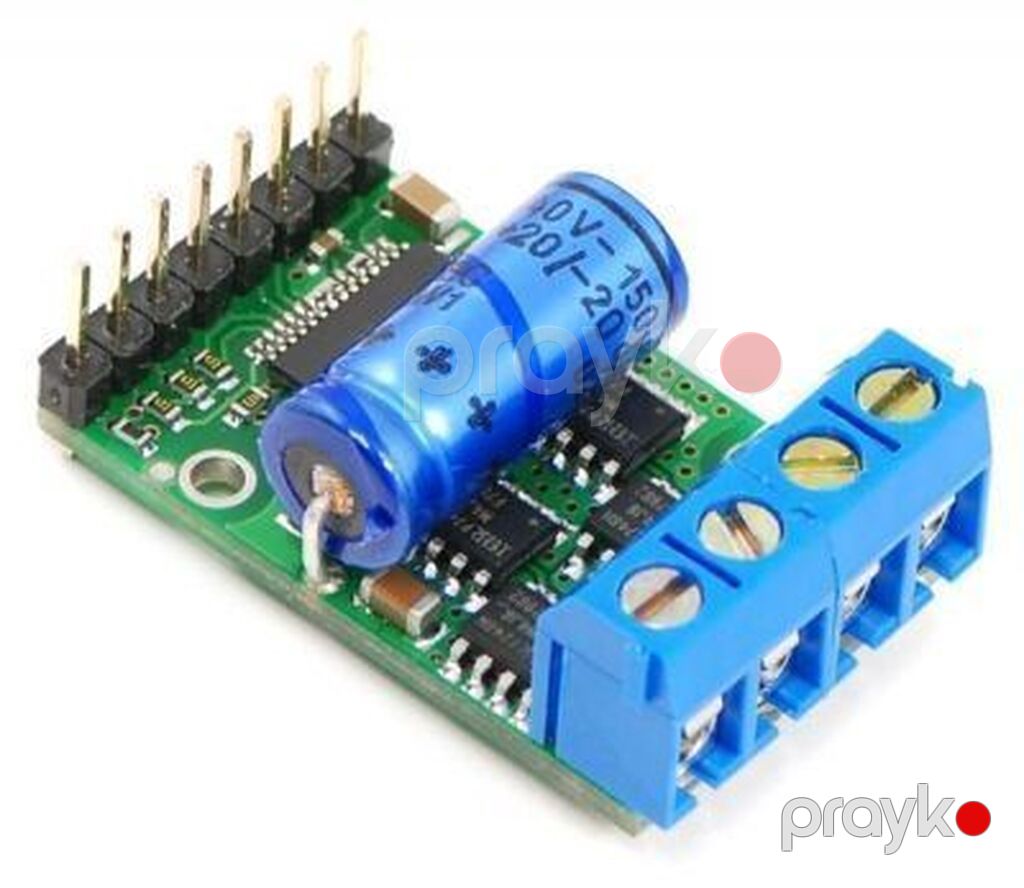

36V 9A Yüksək Güclü Motor Sürücü Kartı
Yüksək gücə ehtiyac duyan DC motorların sürülməsi və idarə edilməsi üçün dizayn edilib. 5.5V–50V arasında işləyir, 40 kHz-ə qədər PWM siqnallarını dəstəkləyir və daimi olaraq 9A çıxış cərəyanı verə bilir. Şarjlı batareyaların gərginliyi nomimaldan yüksək ola biləcəyindən, akkumulyator istifadə ediləcəksə 36V akkumulyator tövsiyə olunur.
Özəlliklər:
- Motor kanal sayı: 1
- İşləmə gərginliyi: 5.5V – 50V
- Daimi çıxış cərəyanı: 9A
- Maksimum PWM tezliyi: 40 kHz
- Tərs gərginlik qoruması: Yox
- Ölçülər: 2 x 4.6 sm
- FDS5672 MOSFET tranzistor əsasında sürücü mərhələsi
- Allegro ACS714 cərəyan sensoru inteqrasiyası

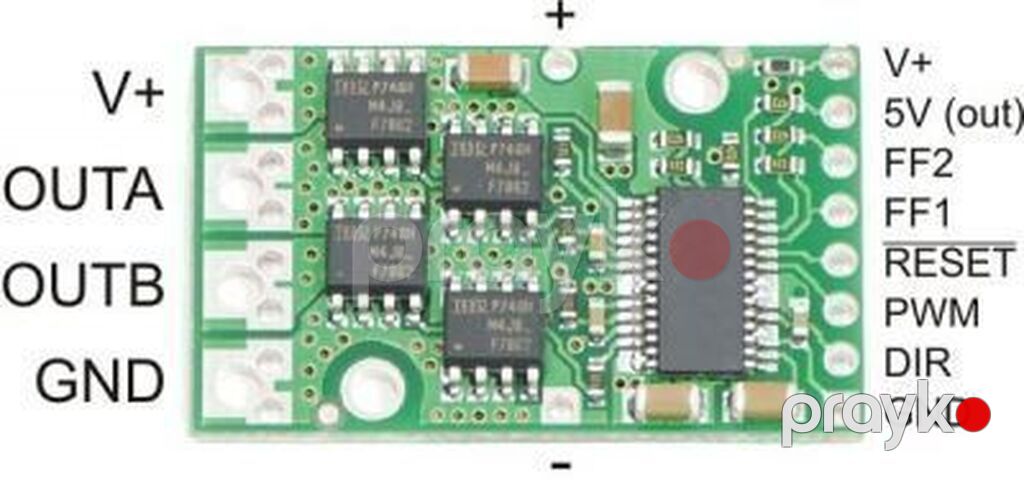

- Siqnal pinləri: 5V (out), FF1/FF2 (fault), RESET, PWM, DIR, GND
- Qüvvət və çıxış terminalları: V+, OUTA, OUTB, GND
Quraşdırma/istifadə qeydləri:
- 5.5–50V arası V+ qidalanma.
- Sürət idarəsi üçün PWM, istiqamət üçün DIR girişi.
- Fault göstəricisi üçün FF1/FF2 pinlərindən istifadə oluna bilər.
- Güc xəttində uyğun kapasitans təmin edin; tərs polarite qoruması olmadığı üçün qoşulmanı düzgün edin.
Əlavə məlumat:
- FDS5672 MOSFET datasheet
- Allegro ACS714 cərəyan sensoru datasheet
