DRV8833 Cüt Motor Sürücü Kartı – 2 Kanallı DC Motor Sürücü Modulu — Digər, Bakı
2 ₼

DRV8833 Cüt Motor Sürücü Kartı – 2 Kanallı DC Motor Sürücü Modulu

SatılırAnaliz edilibİşlənmişBu gün
Şəhər
Bakı
Rayon
Nərimanov
Kateqoriya
Digər
Tarix
Nömrə
№3486371

Təsvir

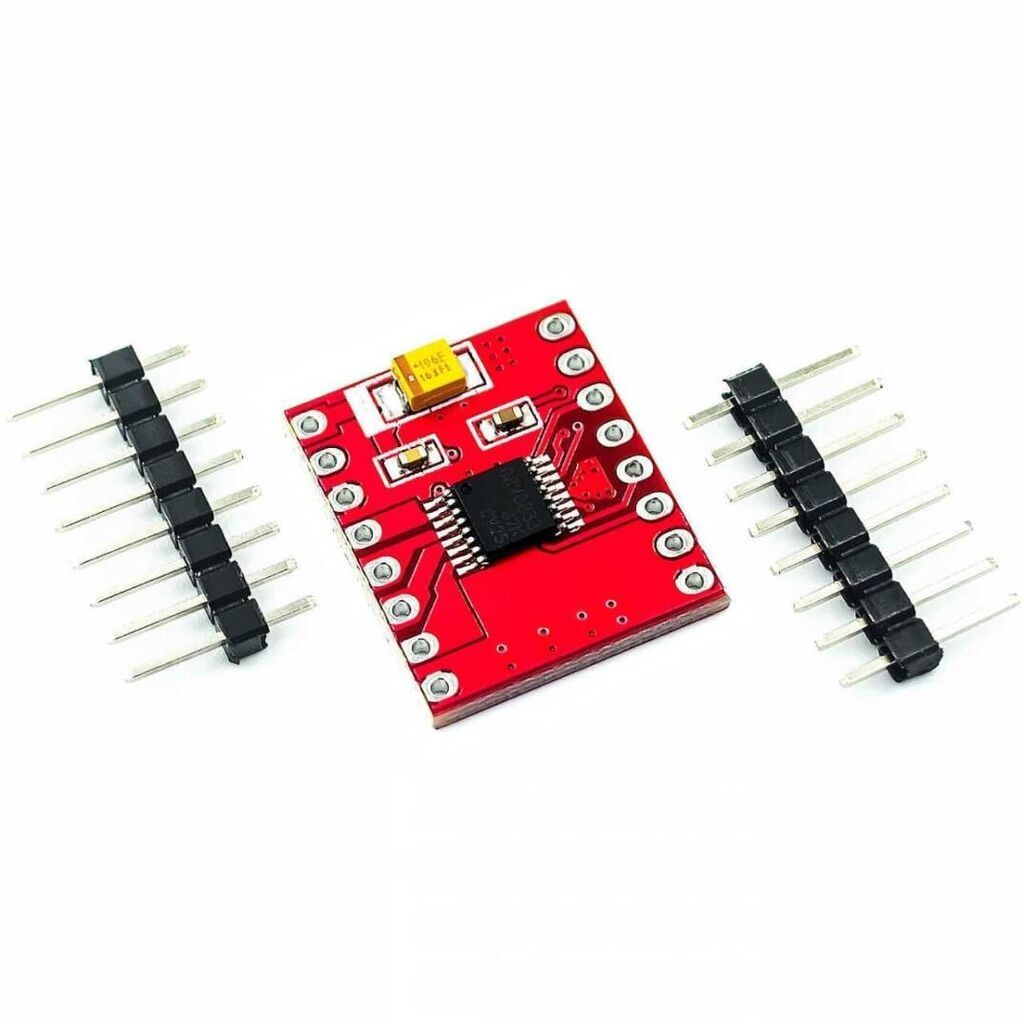

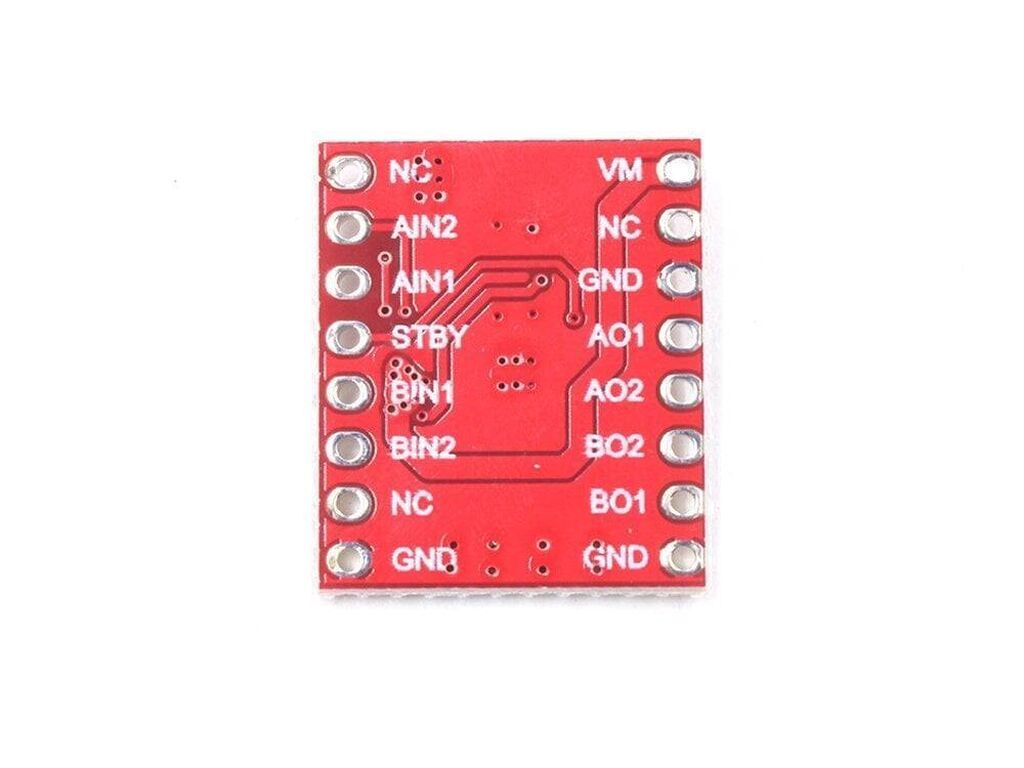

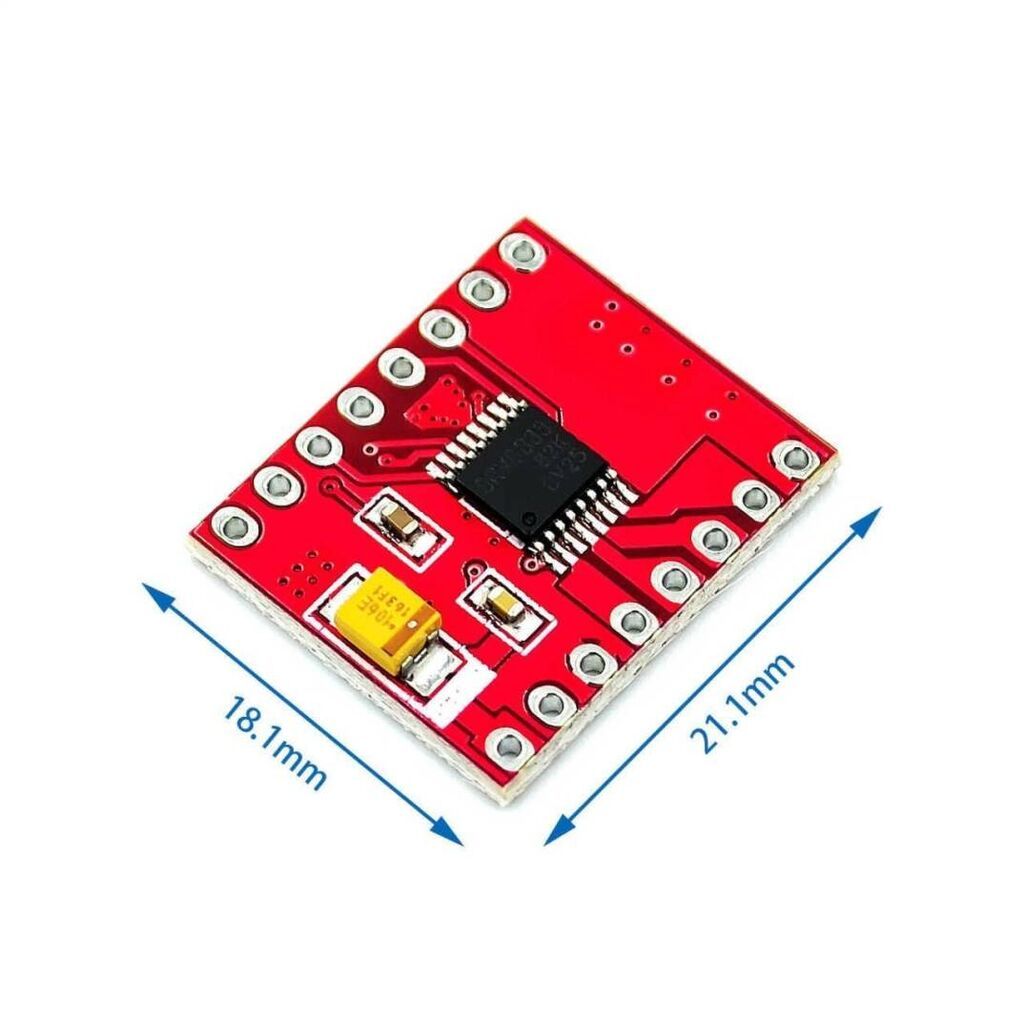

DRV8833 Cüt Motor Sürücü Kartı – 2 Kanallı DC Motor Sürücü Modulu Texas Instruments DRV8833 çipi əsasında cüt H-körpülü sürücü. İki ayrı DC motorun iki istiqamətli idarəsi və ya bir bipolar step motorun sürülməsi üçün yığcam həll. Əsas xüsusiyyətlər: - Giriş gərginliyi (VM): 2.7 V – 10.8 V - Çıxış cərəyanı: kanal başına 1.2 A davamlı, 2 A-ya qədər təpə - Paralel çıxış rejimi: tək motor üçün 2.4 A davamlı (4 A təpə) - Giriş səviyyələri: 3.3 V və 5 V məntiq ilə uyğundur - Daxili qoruma: aşağı gərginlik kilidləmə, həddən artıq cərəyan və temperatur qoruması - Tərs qütbləmə qoruma dövrəsi - Opsional cərəyan məhdudiyyəti: xarici şunt/sense rezistorlarla aktiv edilə bilər (daxil deyil) İdarəetmə/Pinlər (lövhə üzərində işarələnib): - VM: motor qidalanması - GND: torpaq (iki nöqtə) - STBY: standby/enable - AIN1, AIN2: A körpüsü idarə girişləri - BIN1, BIN2: B körpüsü idarə girişləri - AO1, AO2: A körpüsü motor çıxışları - BO1, BO2: B körpüsü motor çıxışları - NC: qoşulmamış pinlər Uyğunluq və tətbiqlər: - Arduino və digər mikrokontrollerlərlə asan inteqrasiya - Aşağı gərginlikli kiçik DC motorlar, robotika, mobil platformalar, mexaniki aktuatorlar Ölçülər: - Təxmini lövhə ölçüsü: 21.1 mm x 18.1 mm - Lövhə ilə birlikdə lehimlənəcək pin header-lər dəsti daxildir (şəkildə göstərildiyi kimi) Qeydlər: - DRV8835 əsaslı sürücülərə bənzər funksionallıq; DRV8833 daha yüksək təpə cərəyanına və daxili cərəyan məhdudiyyəti imkanına malikdir. - Datasheet üçün “klikləyin” qeyd olunur. Qiymət: 2
